3-Dimensional Free Forms-
Háromdimenziós szabad formák

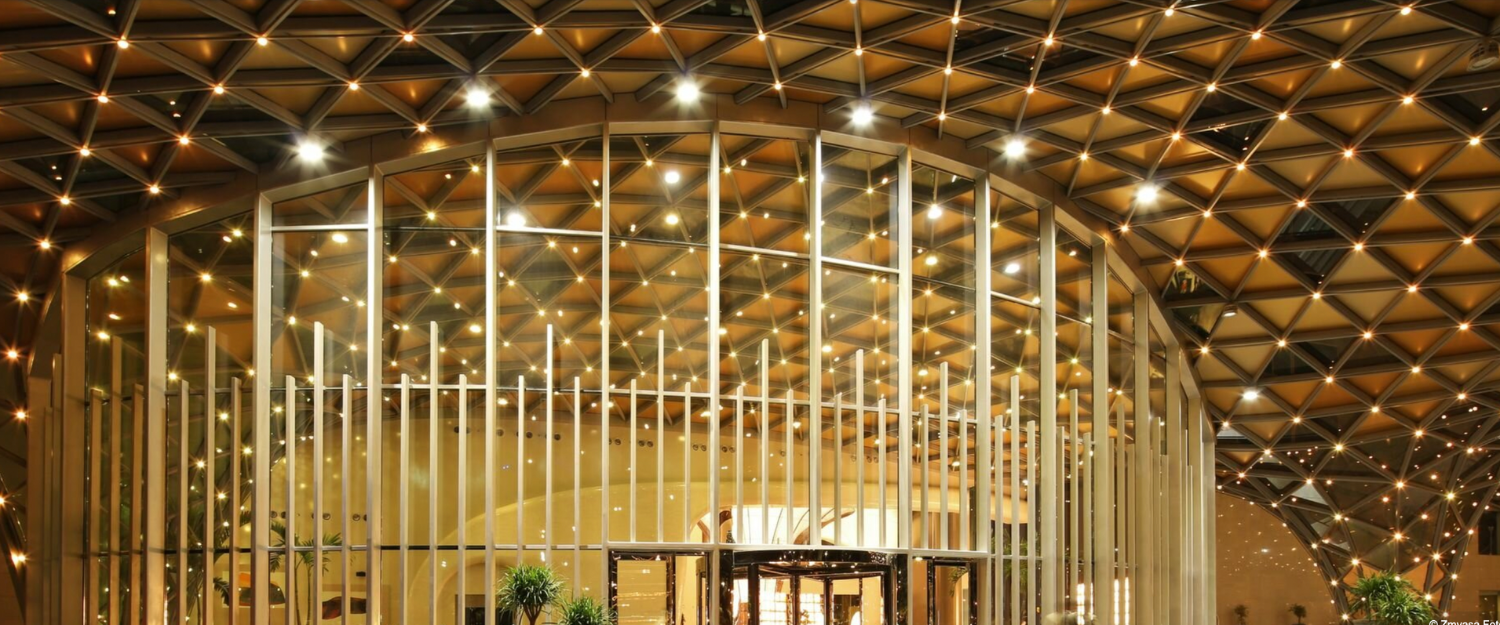

Ezeket a szerkezeteket általában grid shell (rácshéj) szerkezeteknek nevezik. Geometriájuk szabad formájú („free form”) kialakítású, amelyet a megfelelő teherbírás és önmerevség biztosítása érdekében ívesen kell kialakítani.

Az acélszerkezet készülhet egyedi elemekből, csavarozott csomópontokkal, illetve hegesztett, létraszerű szegmensekben előregyártva is.

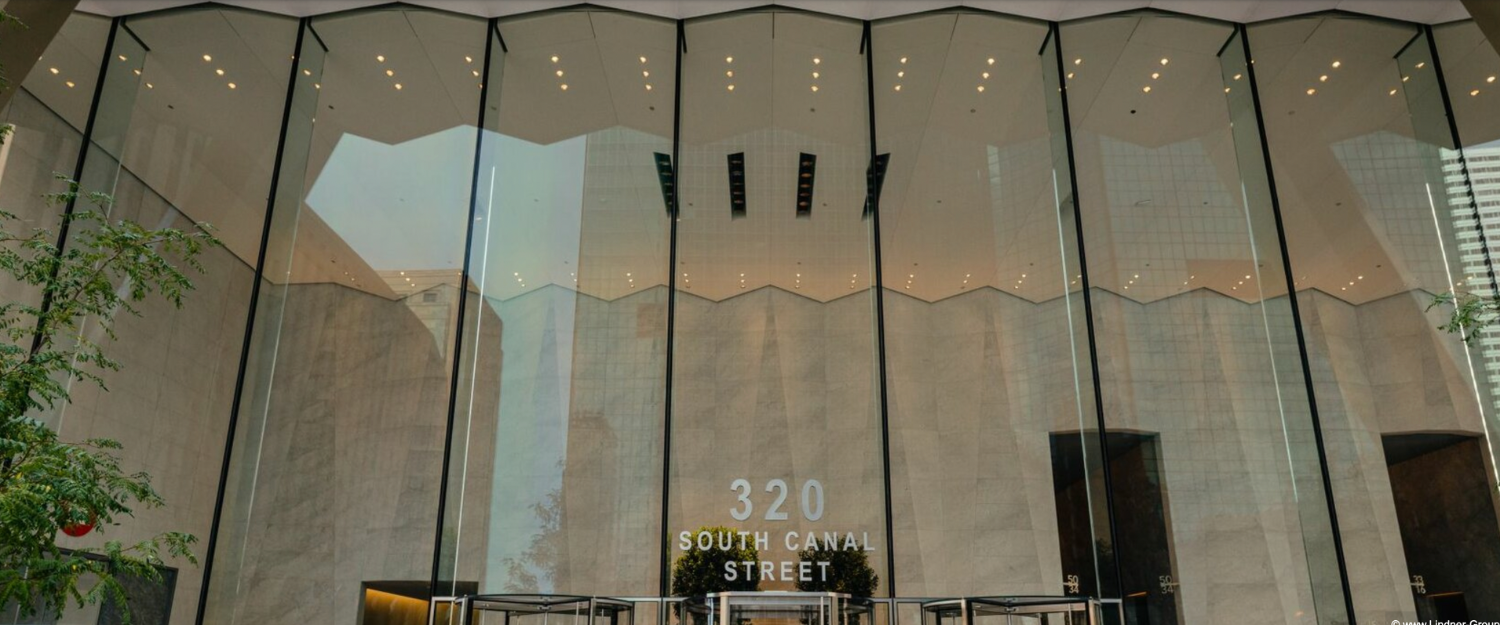

Üvegszerkezetek

A korszerű laminálási technológiák, valamint az üveggyártás területén megvalósult legújabb fejlesztések alkalmazásával az LSG képes nagy fesztávú, komplex, kizárólag üvegből készült szerkezetek tervezésére.

A legmodernebb üvegtechnológiák integrálásával ma már szinte bármilyen építészeti elképzelés megvalósítható.

Feszített szerkezetek

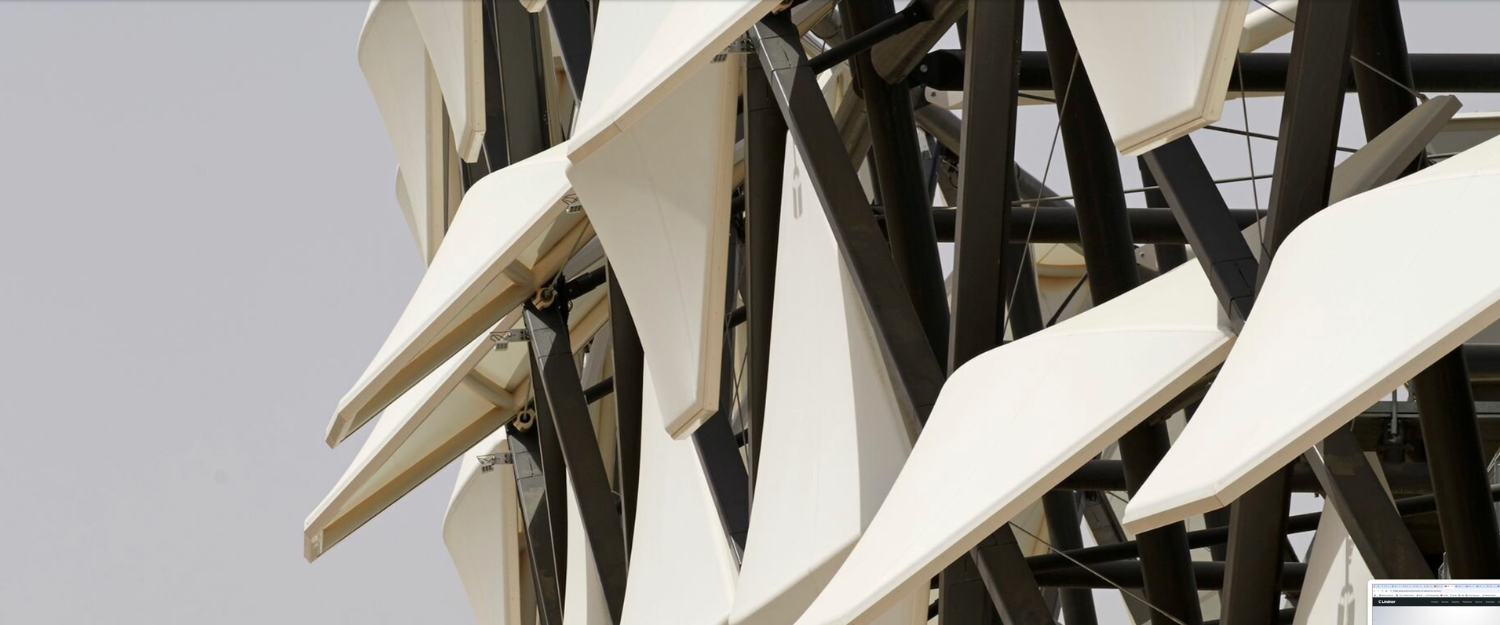

A feszített, illetve membránszerkezetek a burkoló membrán saját szilárdságára támaszkodnak, amely az alátámasztó acélszerkezetet lefedve biztosítja a rendszer teherbírását és stabilitását.

A burkolat készülhet szövött üvegszálas hordozóra felvitt PTFE-bevonattal, illetve PVC-bevonatú poliészter szövetből. Emellett elérhető az ETFE is, amely a PTFE-hez hasonló tulajdonságú, azonban nem szövött anyag.

Az ETFE alkalmazható egyrétegű fedésként, de leggyakrabban levegővel töltött párnarendszer formájában kerül beépítésre.

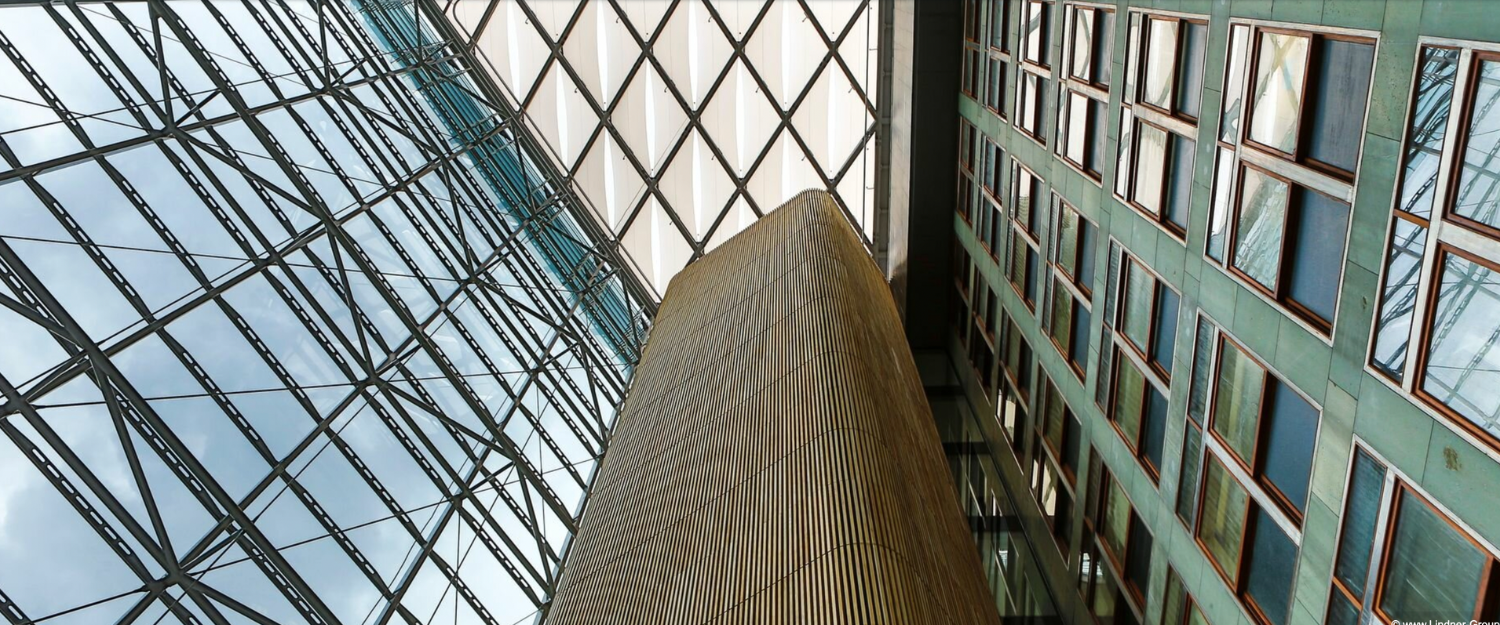

Térbeli rácsszerkezetek

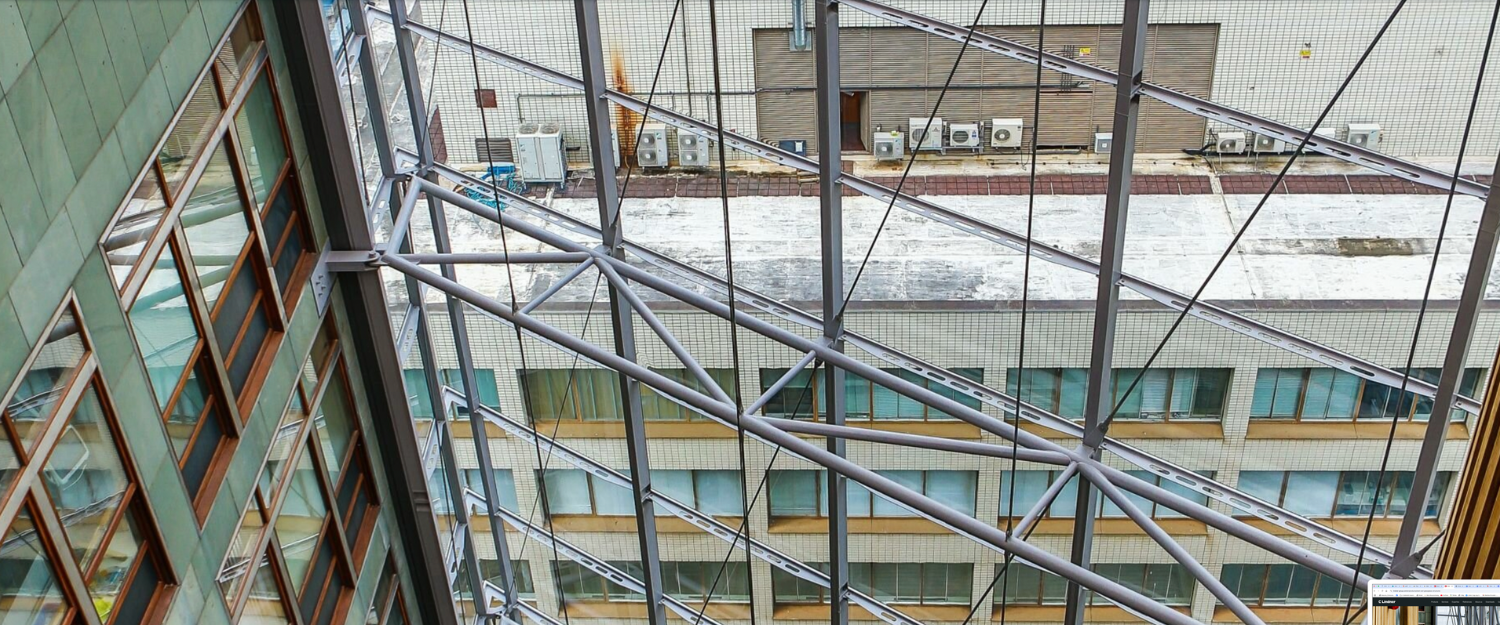

A térbeli rácsszerkezetek a könnyű acélszerkezetek egyik legkedvezőbb önsúly–teherbírás arányú megoldását jelentik. Az elemek és csomópontok külön készülnek, majd csavarozással kerülnek összeépítésre, így alkotva a térbeli tartószerkezetet.

A geometriai kialakítás lehet sík vagy íves, a rácsosztás pedig számos variációban megvalósítható az adott projekt statikai és építészeti követelményeinek megfelelően.

Kábellel merevített szerkezetek

Nagy szilárdságú, rozsdamentes acélból vagy galfan bevonatú acélból készült kábelek alkalmazásával rendkívül transzparens szerkezetek hozhatók létre.

A kábeleket a helyszínen rendszerint előfeszítik annak érdekében, hogy növeljék a teljes szerkezet merevségét és stabilitását.
